En el ámbito de la automatización industrial, los controladores lógicos programables (PLC) se representan como la piedra angular de los sistemas de control eficientes y confiables. Como un destacado proveedor general del PLC, he sido testigo de primera mano el poder transformador de estos dispositivos en varias industrias. Un aspecto fundamental que a menudo despierta el interés de los ingenieros, técnicos y entusiastas de la industria es la estructura de memoria de un PLC general. Comprender esta estructura es crucial para optimizar el rendimiento del PLC, la programación de manera efectiva y los problemas de solución de problemas. En esta publicación de blog, profundizaré en las complejidades de la estructura de memoria de un PLC general, arrojando luz sobre sus diferentes componentes y sus funciones.
Descripción general de la memoria PLC
En esencia, la memoria de un PLC puede considerarse como un espacio de almacenamiento digital donde se almacenan y procesan varios tipos de datos. Esta memoria se divide en varias áreas distintas, cada una de ellas con un propósito específico. Los principales tipos de memoria en un PLC general incluyen memoria del sistema, memoria de usuario y memoria de datos. Echemos un vistazo más de cerca a cada una de estas áreas.
Memoria del sistema
La memoria del sistema es el corazón del PLC, responsable de almacenar el sistema operativo y otro software esencial que permite que el PLC funcione. Esta área de memoria contiene el firmware, que es el software de bajo nivel que administra los recursos de hardware del PLC, como la CPU, los módulos de entrada/salida (E/S) e interfaces de comunicación. La memoria del sistema también almacena el código de arranque, que inicializa el PLC cuando está encendido.
El sistema operativo en la memoria del sistema gestiona tareas como la programación de tareas, el manejo de interrupciones y la gestión del protocolo de comunicación. Asegura que el PLC pueda ejecutar la lógica programada del usuario de manera oportuna y eficiente. La memoria del sistema típicamente no es volátil, lo que significa que su contenido se retiene incluso cuando la potencia se apaga. Esto asegura que el PLC pueda iniciar y reanudar el funcionamiento normal sin perder su configuración.
Memoria de usuario
La memoria de usuario es donde reside el usuario - lógica programada. Este es el código que los ingenieros escriben para controlar el proceso industrial. La memoria del usuario puede dividirse aún más en la memoria del programa y la memoria de datos relacionada con el programa de usuario.
El programa de memoria almacena la lógica de la escalera, los diagramas de bloques de funciones, el texto estructurado u otros lenguajes de programación utilizados para definir la lógica de control. El tamaño de la memoria del programa determina la complejidad del programa de control que se puede implementar. Por ejemplo, un proceso de fabricación a gran escala con múltiples operaciones interrelacionadas puede requerir un PLC con una capacidad de memoria de programa sustancial.
Los lenguajes de programación utilizados en la memoria del usuario están diseñados para ser intuitivos para los ingenieros industriales. La lógica de la escalera, por ejemplo, se asemeja a los circuitos de retransmisión eléctrica, lo que facilita que aquellos con experiencia en ingeniería eléctrica entiendan y programen. A medida que avanza la tecnología, los PLC modernos admiten lenguajes de programación más avanzados que permiten estrategias de control más complejas y flexibles.
Memoria de datos
La memoria de datos en el contexto de un PLC se utiliza para almacenar variables que se utilizan en el programa de control. Estas variables pueden representar valores de entrada y salida, resultados intermedios y indicadores de estado. La memoria de datos puede ser volátil o no volátil.
La memoria de datos volátiles pierde su contenido cuando la potencia se apaga. Se utiliza para almacenar datos temporales que se actualizan constantemente durante la operación del PLC. Por ejemplo, el valor actual de un sensor de temperatura conectado a un módulo de entrada se almacena en la memoria de datos volátiles. El programa de control utiliza estos datos para tomar decisiones, como si activar un sistema de enfriamiento.
La memoria de datos no volátil, por otro lado, conserva su contenido incluso cuando la potencia está apagada. Se utiliza para almacenar datos de configuración importantes, como puntos de ajuste, valores de calibración y datos históricos. Por ejemplo, la temperatura establecida para un proceso de fabricación se puede almacenar en la memoria de datos no volátiles. Esto asegura que el proceso pueda reanudarse con la configuración correcta después de un corte de energía.
Organización de memoria y direccionamiento
La memoria en un PLC está organizada de manera estructurada, y cada ubicación de memoria tiene una dirección única. El direccionamiento se utiliza para acceder y manipular los datos almacenados en la memoria. Los PLC generalmente usan diferentes esquemas de direccionamiento dependiendo del tipo de datos y el lenguaje de programación.
Bit - direccionamiento de nivel
En muchos PLC, el direccionamiento de nivel de bit se utiliza para acceder a bits individuales en la memoria. Esto es particularmente útil para manejar entradas y salidas digitales. Por ejemplo, un módulo de entrada puede tener varios canales de entrada digital, y cada canal está representado por un solo bit en la memoria. Los ingenieros pueden usar direccionamiento de nivel bit para leer el estado de estas entradas y usarlas en la lógica de control.
Word - Dirección de nivel
El direccionamiento de nivel de palabra se utiliza para acceder a grupos de bits, típicamente 16 o 32 bits. Las palabras se utilizan para almacenar valores numéricos, como valores de entrada analógica o valores de contador. Por ejemplo, un módulo de entrada analógica puede convertir una señal analógica (como un voltaje o corriente) en un valor digital, que luego se almacena como una palabra en la memoria. El direccionamiento de nivel Word permite a los ingenieros realizar operaciones aritméticas y lógicas en estos valores numéricos.
Impacto de la estructura de la memoria en el rendimiento del PLC
La estructura de memoria de un PLC tiene un impacto significativo en su rendimiento. Una estructura de memoria bien diseñada puede mejorar la velocidad y la eficiencia de la ejecución del programa de control.
Velocidad de ejecución
El tamaño y la organización de la memoria del programa pueden afectar la velocidad de ejecución del programa de control. Si la memoria del programa es demasiado pequeña, es posible que el programa de control deba dividirse en segmentos más pequeños, lo que puede conducir a tiempos de ejecución más largos. Por otro lado, una memoria de programa grande y bien organizada permite un acceso más rápido al código del programa, reduciendo el tiempo que lleva ejecutar la lógica de control.
Acceso a datos
El acceso eficiente a los datos es crucial para aplicaciones de control de tiempo reales. La estructura de memoria debe permitir un acceso rápido a los datos de entrada y salida, así como variables intermedias. Un buen esquema de direccionamiento y una organización de memoria adecuada pueden minimizar el tiempo que lleva leer y escribir datos, asegurando que el PLC pueda responder a los cambios en el proceso industrial de manera oportuna.
Diferentes tipos de PLC y sus estructuras de memoria
Hay varios tipos de PLC disponibles en el mercado, cada uno con sus propias características de estructura de memoria. Algunos de los tipos comunes incluyenCan Bus PLC,485 Pulse plc, yEthercat Bus plc.
Los PLC de Can BuS son conocidos por sus robustas capacidades de comunicación. A menudo tienen una estructura de memoria optimizada para manejar la transferencia de datos sobre el bus CAN. La memoria del sistema puede contener protocolos de comunicación especializados para la comunicación del bus de la lata, y la memoria de datos puede configurarse para almacenar y administrar los mensajes de BUS CAN de manera eficiente.
485 Pulse PLCS están diseñados para aplicaciones que requieren un conteo y control de pulso de alta velocidad. Su estructura de memoria puede adaptarse para manejar datos relacionados con el pulso, como los recuentos de pulsos, las frecuencias de pulso y los anchos de pulso. La memoria del programa puede incluir funciones dedicadas para los algoritmos de control de pulso.

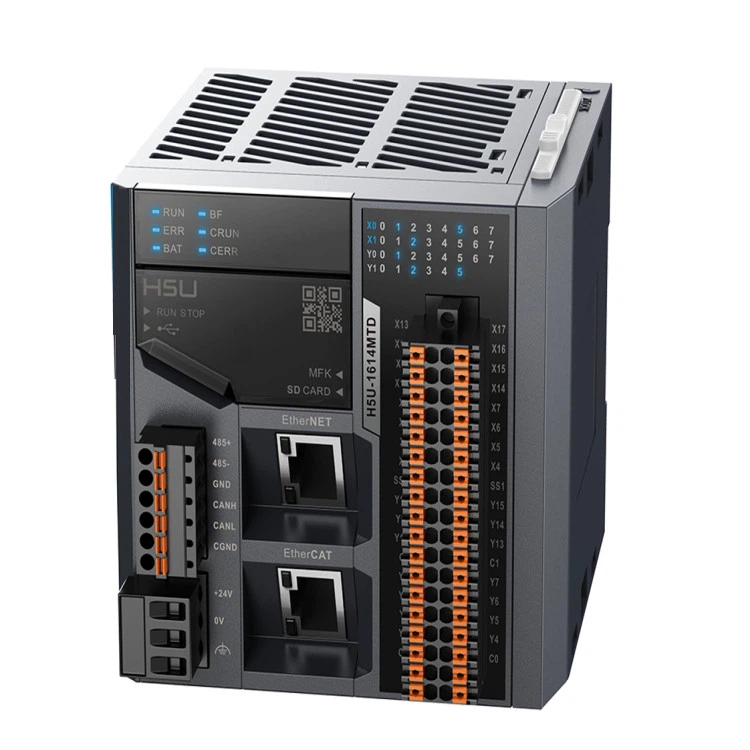

Ethercat Bus PLCS ofrece comunicación basada en Ethernet de alta velocidad. Su estructura de memoria está optimizada para la transferencia rápida de datos a través de la red EtherCat. La memoria del sistema puede admitir protocolos EtherCAT avanzados, y la memoria de datos puede organizarse para amortiguar y procesar los paquetes de datos ETHERCAT rápidamente.
Conclusión y llamado a la acción
En conclusión, comprender la estructura de memoria de un PLC general es esencial para cualquier persona involucrada en la automatización industrial. Proporciona información sobre cómo el PLC almacena y procesa datos, lo que a su vez afecta su rendimiento y funcionalidad. Ya sea que sea un ingeniero que busque optimizar un programa de control, un técnico que resulte problemas de un problema de PLC o un propietario de un negocio que considera un PLC para un nuevo proyecto industrial, una sólida comprensión de la estructura de la memoria es invaluable.
Como proveedor general de PLC líder, ofrecemos una amplia gama de PLC con diferentes estructuras de memoria para satisfacer las diversas necesidades de nuestros clientes. Nuestro equipo de expertos puede ayudarlo a seleccionar el PLC correcto en función de sus requisitos específicos y proporcionar soporte en programación y configuración. Si está interesado en aprender más sobre nuestros productos PLC o tiene alguna pregunta sobre las estructuras de memoria del PLC, le recomendamos que se comunique con nosotros para una discusión de adquisiciones. Estamos comprometidos a proporcionar soluciones PLC de alta calidad que puedan mejorar la eficiencia y la confiabilidad de sus procesos industriales.
Referencias
- "Controladores lógicos programables" de Brian HC Bennett
- "Autominación industrial: fundamentos y aplicaciones" de Michael C. Pilles
